Подключение системы питания двигателя.

/Инструкция по переоборудованию автомобилей ЗИЛ-130/-131 дизельными двигателями Д-245.9/9Е2/
Оглавление:

Подключение системы питания двигателя.

Для подключения системы питания дизеля необходимо демонтировать с шасси автомобиля топливный фильтр-отстойник, вместо него на раму автомобиля установить фильтр грубой очистки топлива 240-1105010.

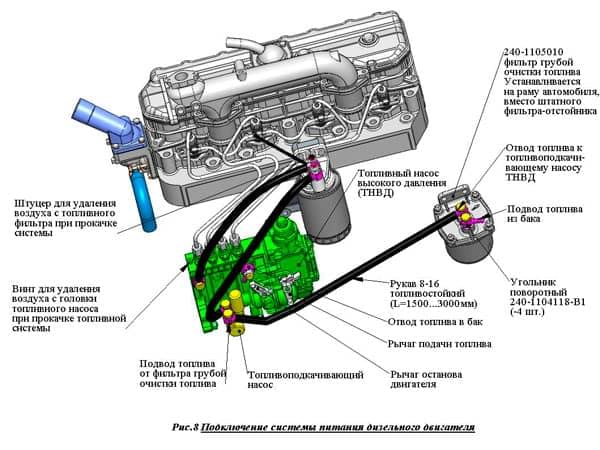

Установить на топливный насос (ТНВД) дизельного двигателя угольники 245-1104118-В1 -2 шт. через медные уплотнительные кольца (рис.8), предварительно сняв со штуцеров пластиковые защитные втулки.



Подвод топлива осуществляется от топливного бака к фильтру грубой очистки топлива, от фильтра грубой очистки топлива к топливоподкачивающему насосу ТНВД .
При прокладке топливопроводов убедиться в герметичности соединений и отсутствие касания топливопровода о подвижные части автомобиля.



Отвод топлива осуществляется от корпуса топливного насоса высокого давления в бак автомобиля для дополнительного прогрева топлива в баке в условиях отрицательных температур и удаления воздуха попадающего в топливную систему двигателя.



При первом запуске дизельного двигателя обязательно требуется прокачать систему питания двигателя подкачивающим насосом от бака до топливного насоса.



На фильтре тонкой очистки топлива имеется пробка для удаления воздуха из системы питания дизельного двигателя, а так де на корпусе топливного насоса имеется пробка для удаления воздуха с головки топливного насоса.

Подключение системы питания двигателя
