Введение, Подготовительные работы.

/Инструкция по переоборудованию автомобилей ЗИЛ-130/-131 дизельными двигателями Д-245.9/9Е2/
Оглавление:

Введение:

Инструкция предназначена для работников авторемонтных предприятий, выполняющих работы по замене штатных карбюраторных двигателей на автомобилях ЗИЛ-130/-131 на дизельные двигатели Д-245.9/9Е2.

Дизельные двигатели Д-245.9/9Е2 (номинальной мощностью 136 л.с., максимальным крутящим моментом 460 Н·м, номинальной частотой вращения 2400 мин-1) – автомобильная модификация турбонаддувного четырех цилиндрового дизельного двигателя Д-245.


Комплектуются одноцилиндровым или двухцилиндровым пневмокомпресcором, турбокомпрессором ТКР 6.1 или С14, жидкостно-масляным теплообменником или без него, гидронасосом НШ-10 или НШ-14, муфтой сцепления диафрагменного или рычажного типа, картером маховика производства АМО «ЗИЛ», стартером 12В, генератором 14 В, по согласованию с потребителем - коробкой передач.

При установки дизельного двигателя Д-245.9/9Е2 взамен штатного бензинового двигателя требуется обязательная установка охладителя наддувочного воздуха на автомобиль.

К дизельному двигателю в состоянии поставки по согласованию с потребителем может прикладываться ряд деталей и сборочных единиц (воздухоочиститель, охладитель наддувочного воздуха "интеркулер", кронштейн установки передней опоры двигателя, воздухопроводы, бачок ГУРа с трубопроводами, рукава, хомуты, датчики, переходники и др.), необходимые для установки двигателя на шасси автомобиля.

Подготовительные работы, проводимые перед установкой двигателя на автомобиль:

2.1 Отключить клеммы аккумуляторов.
2.2 Снять переднюю обшивку капота автомобиля.
2.3 Снять блок радиаторов.
Демонтировать масляный радиатор, если дизельный двигатель комплектуется жидкостно-масляным теплообменником.
Штатный водяной радиатор возможно использовать для дизельного двигателя при его годности.
2.4 Снять с автомобиля штатный карбюраторный двигатель с коробкой передач.

При этом штатные задние подушки опор двигателя и подушка передней опор (при отсутствии их дефекта) используются для установки дизельного двигателя.

2.5 Снять выхлопные трубы карбюраторного двигателя.
2.6 Снять топливный бак, слить бензин и очистить бак от посторонних примесей.

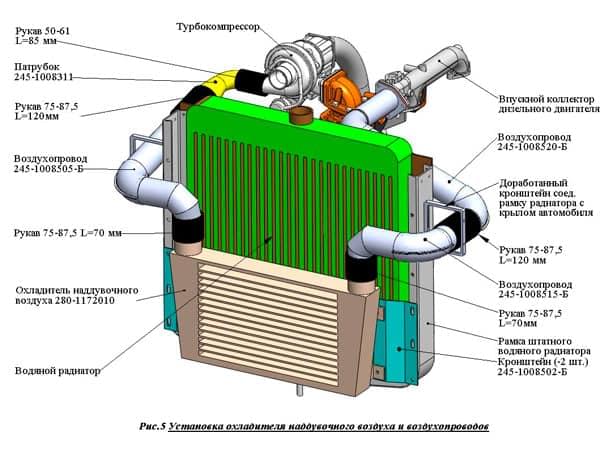

2.7 Доработать кронштейны крепления рамки водяного радиатора с крыльями капота (рис.5) для установки воздухопроводов охладителя наддувочного воздуха (интеркулера).
2.8 Установить на картер сцепления дизельного двигателя штатную вилку выключения сцепления при отсутствии рычага со шлицевым соединением.

установка охладителя наддувочного воздуха
