Подключение электрооборудования и средств облегчения пуска дизельного двигателя

/Инструкция по переоборудованию автомобилей ЗИЛ-130/-131 дизельными двигателями Д-245.9/9Е2/
Оглавление:

Подключение электрооборудования.

В связи с тем, что стартер дизельного двигателя потребляет больший ток (по сравнению со стартером карбюраторного двигателя)
для снижения падения напряжения на проводах и обеспечения более высоких оборотов прокручивания стартером при пуске необходимы провода, соединяющие аккумуляторные батареи со стартером и включателем "массы" заменить на более толстые (сечением 50 мм2).

Кроме того, должны быть заменены провода, подсоединяющие реле стартера "К7" со стартером, эти провода должны иметь сечение 4 мм2.



Аккумуляторные батареи также необходимо заменить на соединенные параллельно ДВЕ батареи емкостью не менее 88 А·ч и током в стартерном режиме 395А

.

Общий вид электрической схемы подключения двигателя (рис.12а, 12б).

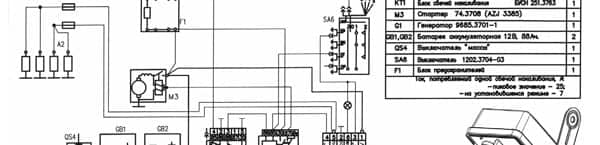

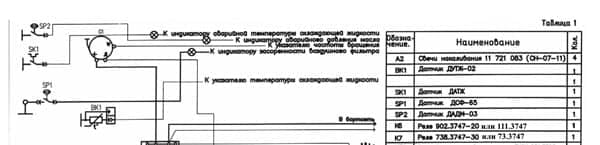

Рекомендуемая электрическая схема подключения 4х цилиндрового двигателя Рекомендуемая электрическая схема подключения 4х цилиндрового двигателя Рекомендуемая электрическая схема подключения 4х цилиндрового двигателя

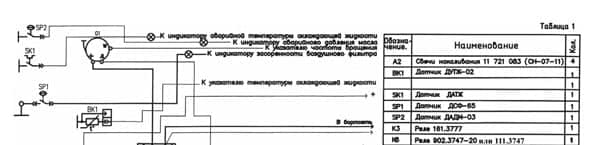

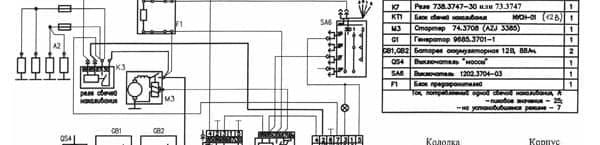

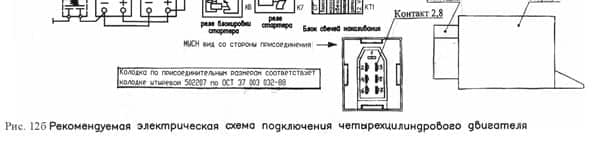

Рекомендуемая электрическая схема подключения Рекомендуемая электрическая схема подключения Рекомендуемая электрическая схема подключения

Подключение средств облегчения пуска дизельного двигателя.

При комплектации двигателей свечами накаливания и блоком управления свечами накаливания БУСН 251.3763 (12В, производства ОАО «ЭЛАРА» г. Чебоксары) рекомендуемая схема подключения рис. 12 а.

При комплектации двигателей свечами накаливания и блоком управления свечами накаливания МУСН -01 (12В, производства ООО «БЕЛКАРПРОМ» г. Минск) рекомендуемая схема подключения рис. 12б.

Принцип работы блока управления свечами накаливания (БУСН):

При установке ключа зажигания в положение ЗАЖИГАНИЕ блок должен обеспечивать подключение к аккумуляторной батарее четырех свечей накаливания (блок должен замкнуть контакты «12В»), а также контрольной лампы СВЕЧИ, мощностью не более 1,3Вт.

Одновременно с установкой ключа зажигания в положение ЗАЖИГАНИЕ блок должен начать отсчет времени предварительного подогрева tпп и времени надежного отключения tно=(tпп+tсо).
По окончании tпп контрольная лампа СВЕЧИ должна погаснуть.
При переводе ключа зажигания в положение СТАРТЕР во время отработки tпп свечи накаливания должны оставаться подключенными.
При обратном переводе ключа зажигания в положение ЗАЖИГАНИЕ свечи накаливания должны отключиться через tсо=(120±20) с.

При этом:
-если ключ зажигания не переводится в положение СТАРТЕР, должно произойти отключение свечей зажигания по окончании времени tно;
-новое включение свечей накаливания должно происходить после перевода ключа зажигания в положение «0» и повторной установки в положение ЗАЖИГАНИЕ.

Принцип работы модуля упраления свечами накаливания (МУСН-01):

Запуск без подогрева.
Блоки не должны включать реле и лампу при переводе замка-выключателя зажигания из положение «0» в положение «I» на время менее 2±0,5с и далее в положение «II» и обратно в положение «I» (произведен быстрый запуск двигателя).

Предпусковой подогрев.
По прошествии 2±0,5с с момента подачи напряжения питания на клемму 5 (при переводе замка-выключателя зажигания из положения «0» в положение «I») модули должны производить включение реле свечей накаливания и контрольной лампы на время предпускового подогрева, равное 20±2с.

Ожидание запуска.
После времени предпускового подогрева 20±2с модули должны оставлять включенным реле свечей накаливания и переходить в режим ожидания запуска, переводить контрольную лампу в прерывистый режим с частотой 1±0,5Гц и ждать 30±2с запуска двигателя

Запуск двигателя.
После запуска двигателя в период ожидания запуска, при поступлении напряжения «+СТ» на клемму 4 модули должны отключать контрольную лампу и отрабатывать фиксированное время накала свечей, равное 180±5с с момента снятия напряжения «+СТ» с клеммы 4.
Модули должны оставлять реле включенным на протяжении наличия напряжения «+СТ» на клемме 4 и в течение 180±5с с момента снятия напряжения «+СТ» с клеммы 4.

Ранний запуск.
При поступлении напряжения «+СТ» на клемму 4 в период предпускового подогрева модули должны выключать контрольную лампу и отрабатывать фиксированное время накала свечей, равное 180±5с, затем отключать реле.

Отсутствие запуска.
Если в период ожидания запуска не поступило напряжение «+СТ» на клемму 4 (запуск не был произведен), то модули должны выключать контрольную лампу и реле свечей накаливания.

Неразмыкание контактов реле.
Если после отработки полного цикла работы напряжение на клемме 7 присутствует (наличие напряжения свидетельствует о не размыкании контактов реле), то модули должны включать контрольную лампу в прерывистом режиме с частотой 2±1 Гц при наличии напряжения на клемме 5.

Незамыкание контактов реле.
Если при подаче напряжения на клемму 5 и работе по заданному алгоритму напряжение на клемме 7 отсутствует (не замыкаются контакты реле), то модули должны на весь цикл работы подавать напряжение на клемму 2 в соответствии с алгоритмом и включать контрольную лампу в прерывистом режиме: одно включение с длительностью 0,5с на периоде 3с до конца цикла.
