Подключение масляного и водяного радиатора.

/Инструкция по переоборудованию автомобилей ЗИЛ-130/-131 дизельными двигателями Д-245.9/9Е2/
Оглавление:

Подключение масляного радиатора.

При отсутствии на дизельном двигателе жидкостно-масляного теплообменника необходимо подключить масляный радиатор штатного карбюраторного двигателя или радиаторы масляные 432930-1013010-06, 130-1013010-Г.

Подключение трасс маслопроводов осуществляется к корпусу масляного фильтра с резьбовыми отверстиями М20х1,5 через переходники 245-1405071 -2 шт. и угольники 245-1405075 -2 шт. (рис.6).

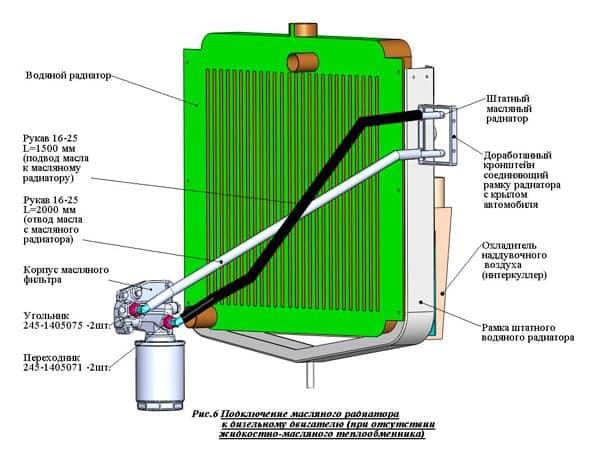

Подключение масляного радиатора

Подключение водяного радиатора.

Для отвода охлаждающей жидкости от двигателя к водяному радиатору используется рукав 45-55 (L=350мм) или гнутый рукав штатного бензинового двигателя (при его пригодности).
Крепление рукавов производится хомутами 40х60 -2шт.

Для подвода охлаждающей жидкости к двигателю необходимо установить угловой переходник 245-1307022 с одного конца нар. O 52мм к радиатору и с другого конца O 38 мм к двигателю, соединить рукавами 50-61 (L=140мм) и 38-48,5 (L=160).

Крепление рукавов производится червячными хомутами 40х60 -4шт. (рис.7).

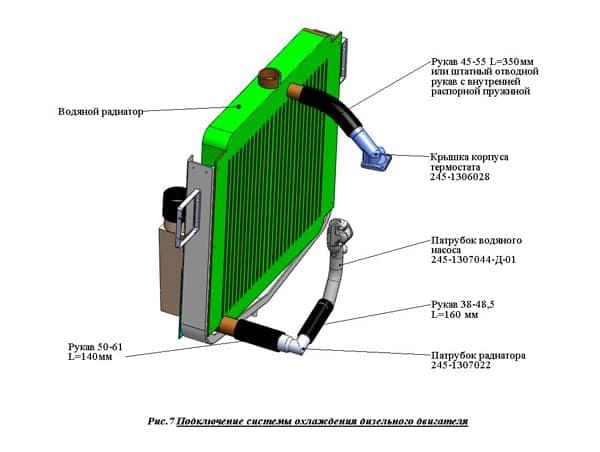

Подключение системы охлаждения дизельного двигателя
