Установка трубопроводов НШ, бачка ГУР, охладителя и воздухопроводов

/Инструкция по переоборудованию автомобилей ЗИЛ-130/-131 дизельными двигателями Д-245.9/9Е2/
Оглавление:
Установка трубопроводов НШ и бачка ГУР

Для подключения клапанной коробки ГУР 245-1022080-01 с насосом шестеренным дизельного двигателя необходимо установить трубопроводы с резиновыми уплотнительными кольцами 017-022-30-2-2 и закрепить болтами М8-6gх30 (рис.4).
Клапанная коробка ГУР 245-1022080-01 устанавливается на рамку водяного радиатора.

Подключение гидроусилителя руля осуществляется как на штатном бензиновом двигателе.

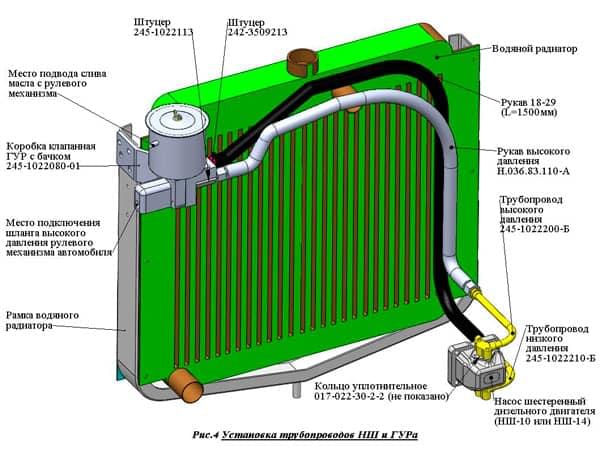

Установка трубопроводов НШ и ГУРа

Установка охладителя наддувочного воздуха и воздухопроводов

При установке дизельного двигателя Д-245.9/9Е2 на автомобиль ЗИЛ-130/-131, для обеспечения плотности воздушного заряда, увеличения мощности и во избежание выхода из строя гильзо-поршневой группы требуется устанавливать на автомобиль охладитель наддувочного воздуха ОНВ (интеркулер) 280-1172010 ф. «ТАСПО» г. Фаниполь РБ.

6.1 В кронштейнах, соединяющих рамку водяного радиатора с боковыми крыльями, необходимо вырезать отверстия по контуру кронштейна для установки воздухопроводов двигателя (рис.5) и установить обратно на штатное место.

6.2 На охладитель наддувочного воздуха установить кронштейны для соединения ОНВ с рамкой водяного радиатора (рис.5)

6.3 Установить ОНВ с кронштейнами на рамку водяного радиатора, при этом нижняя плоскость ОНВ должна располагаться на уровне рамы автомобиля для размещения воздухопроводов за облицовкой радиатора.

6.4 Установить 2 воздухопровода на ОНВ при помощи резинотканевых рукавов 75-87,5-70, закрепить их червячными хомутами 70х90 (рис.5).

6.5 Снять с впускного коллектора деревянную заглушку с прокладкой, нанести на прокладку герметик и установить вместе с воздухопроводом на впускной коллектор (рис.5).

6.6 Установить на нагнетаемую компрессорную часть ТКР через резинотканевый рукав 50-61-85 переходник угловой с одного конца нар. O 50мм, с другого конца нар. O75 мм и соединить рукавом 75-87,5-120 с воздухопроводом ОНВ и хомутами червячными 70х90.

6.7 Доработать нижнюю часть передней облицовки автомобиля при установленном охладителе наддувочного воздуха.

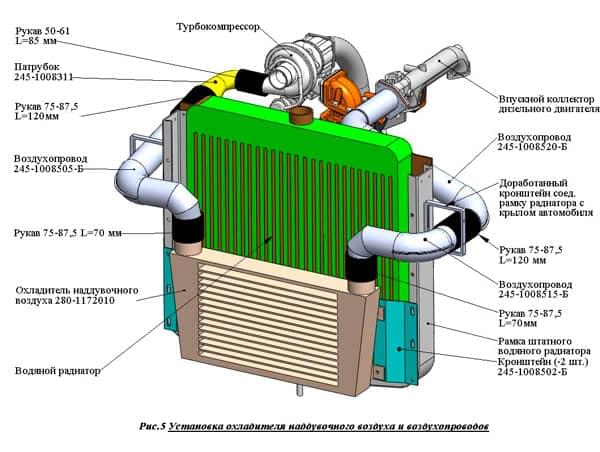

Установка охладителя наддувочного воздуха и воздухопроводов.
