Подключение системы отопления кабины и пневмокомпрессора дизеля.

/Инструкция по переоборудованию автомобилей ЗИЛ-130/-131 дизельными двигателями Д-245.9/9Е2/
Оглавление:

Подключение системы отопления кабины.

Подключение системы отопления кабины производить по рис.13.

Подключение системы отопления кабины

Подключение пневмокомпрессора дизеля.

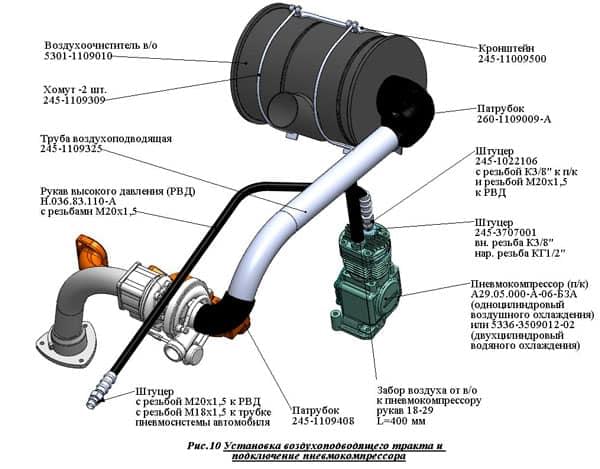

Подключение пневмокомпрессора дизеля осуществляется через штуцер 245-3707001 с наружной резьбой К 1/2" с внутренней резьбой К 3/8" и соединяется со штуцером 245-1022106 через рукав высокого давления Н.036.83.110-А со штатным штуцером пневмосистемы автомобиля (рис.10).

При комплектации дизельного двигателя двухцилиндровым пневмокомпрессорором подключение аналогично штатному бензиновому двигателю.

Установка воздухоподводящего тракта
