3. Система выпуска отработавших газов и система охлаждения
/Технологический процесс по установке двигателя ЯМЗ на а/м КамАЗ:/
Оглавление:Система выпуска отработавщих газов и система охлаждения

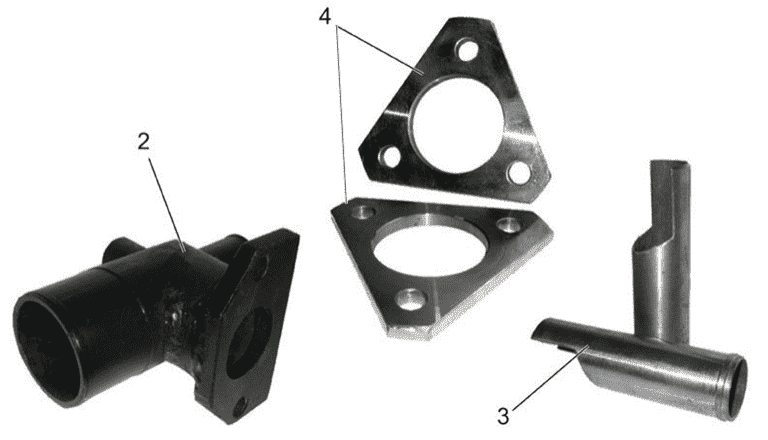

![Элементы для системы выпуска и системы охлаждения](https://static.insales-cdn.com/files/1/742/18531046/original/image010.png)
Поз. | Наименование | Номер | Кол-во |
1 | Патрубки радиатора (резиновые) D40, к-кт из 2-х | 0314 | 1 |
2 | Патрубок водяного насоса нижний (САК) | К238.0311 | 1 |
3 | Патрубок радиатора верхний металл | К238.0312 | 2 |
4 | Фланец выхлопного коллектора (САК) | К238.0313 | 2 |
5 | Фланец выхлопного коллектора Турбо (САК) | К238.0313Т | 1 |
6 | Хомут 16х32 | 0315 | 8 |
7 | Хомут 40-64, 19/18"-21/2", NC.32 | 0316 | 4 |
8 | Шланг Ф18 (с капроновой ниткой), м | 0317 | 4 |

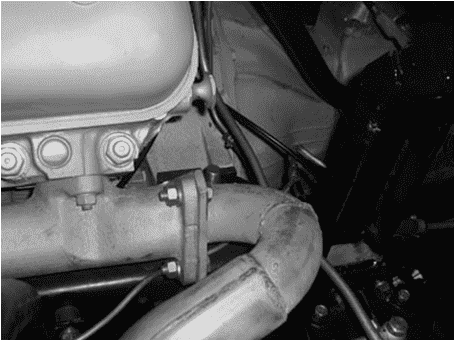

Монтаж выпускной системы:
![Монтаж выпускной системы](https://static.insales-cdn.com/files/1/743/18531047/original/image011.png)

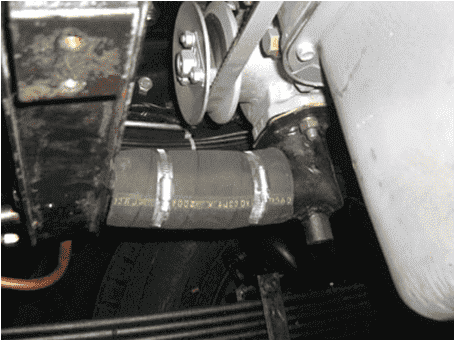

Патрубок водяного насоса:
![Патрубок водяного насоса](https://static.insales-cdn.com/files/1/744/18531048/original/image012.png)

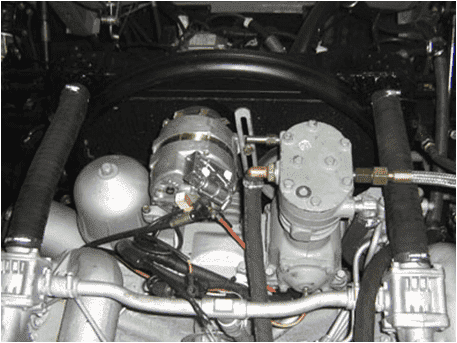

Подключение радиатора:
![Подключение радиатора](https://static.insales-cdn.com/files/1/746/18531050/original/image013.png)
Для проведения работ по переоборудованию а/м КамАЗ на двигатель ЯМЗ Вам необходимо приобрести:
- Пневмокомпрессор,
- ПГУ (530-1609510),
- Вилка выключения сцепления 236-1601203-Б2,
- Вал вилки сцепления 236-1601215-Б.
