1. Подвеска силового агрегата и его элементы

/Технологический процесс по установке двигателя ЯМЗ на а/м КамАЗ:/
Оглавление:
Подвеска силового агрегата и его элементы
Элементы подвески силового агрегата

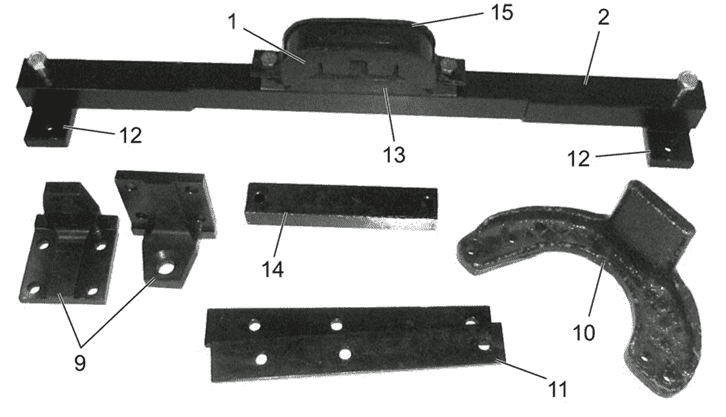

Элементы подвески силового агрегата
Поз. Наименование Номер Кол-во
1 Амортизатор опоры двигателя 500-1001029 1
2 Балка передняя (САК) К238.0101 1
3 Болт М14х2х100 (подушка опоры двигателя) 0101 2
4 Болт М14х2х40 (кронш. двигателя задний) 0103 8
5 Болт М16х1,5х70 (балка передняя) 0102 2
6 Болт М16х2х50 (подушка балки передней) 0105 4
7 Гайка М14х2 0106 2
8 Гайка М16х2 0107 4
9 Кронштейн двигателя задний (САК) К238.0103/04 2
10 Кронштейн КПП 5551-1715012 1
11 Пластина опоры кронштейна КПП-15 К238.0105.15 2
12 Подушка балки передней (САК) К238.0102 2
13 Подушка опоры двигателя 504В-1001020 1
14 Подушка проставочная кронштейна КПП-15 К238.0106.15 1
15 Скоба аммортизатора опоры двигателя (САК) 64227-1001030 1
16 Указатель уровня масла (щуп) 5336-1018078 1
17 Фланец масленный впускной (САК) 500-1013120 1
18 Фланец масленный выпускной (САК) 500-1013106 1
19 Штуцер 4 (датчик давл. масла) 0108 1
20 Штуцер 5 0109 2
21 Штуцер 6 0110 1
22 Штуцер 7 0111 1



Переднее крепление двигателя ЯМЗ-238М2:

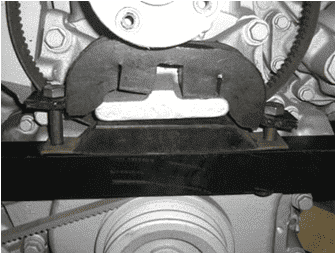

Переднее крепление силового агрегата ЯМЗ-238М2

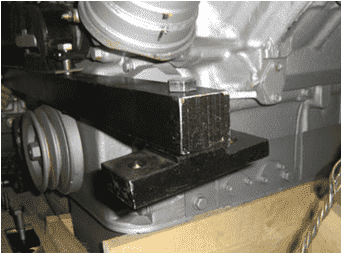

Переднее крепление силового агрегата ЯМЗ-238М2 вид
Боковое крепление двигателя:

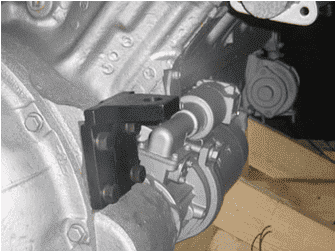

Боковое крепление двигателя ЯМЗ 238М2
Крепление КПП-236П (ЯМЗ):

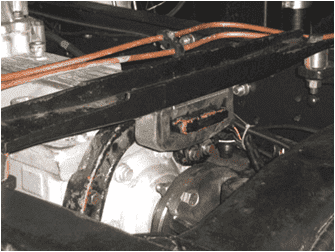

Крепление КПП-236 (ЯМЗ)
Крепление КПП-152 (КАМАЗ под ЯМЗ):

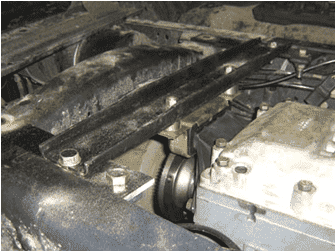

Крепление КПП-152 (КАМАЗ под ЯМЗ)

ПРИМЕЧАНИЕ: Задние кронштейны двигателя устанавливаются на раме на штатные места, отверстия под подушки балки высверливаются по месту. В отдельных случаях все крепления сдвигаются вперед.


Для проведения работ по переоборудованию а/м КамАЗ на двигатель ЯМЗ Вам необходимо приобрести:
Дополнительно требуется по необходимости:
  • Пневмокомпрессор,
  • ПГУ (530-1609510),
  • Вилка выключения сцепления 236-1601203-Б2,
  • Вал вилки сцепления 236-1601215-Б.
