4. Механизм переключение передач и коробка передач

/Технологический процесс по установке двигателя ЯМЗ на а/м КамАЗ:/
Оглавление:

Механизм переключение передач и коробка передач

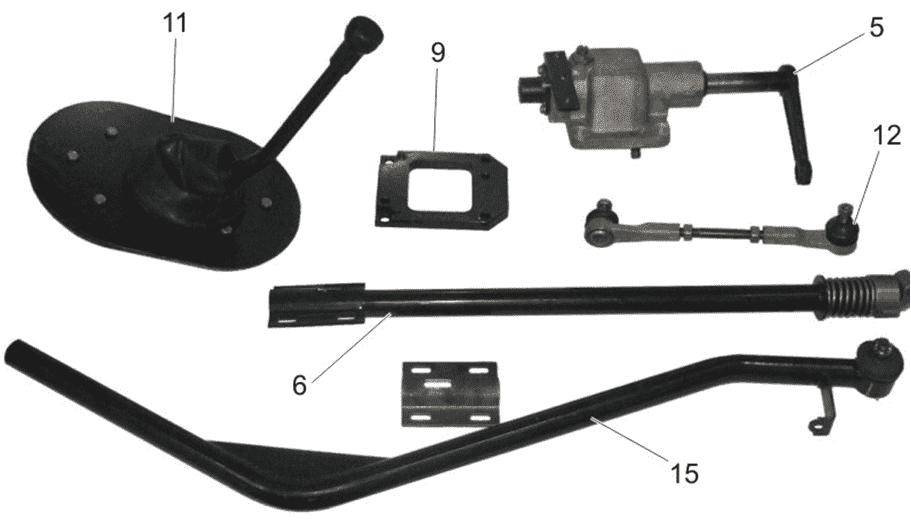

Элементы механизма переключение передач
Элементы механизма переключение передач
Поз. Наименование Номер Кол-во
1 Болт М10х1,25х30 (МПП) 0418 2
2 Валик привода спидометра КамАЗ - 1
3 Валик привода спидометра ЯМЗ 500-3702070 1
4 Механизм переключения передач (МПП) 5336-1702200 1
5 Механизм переключения передач вниз (МПП) 5336-1702200Н 1
6 Механизм промежуточный в сборе (Ижевск) 64227-1703325 1
7 Палец рычага переключения передач 0419 1
8 Переходник рычага переключения передач К238.0414.15 1
9 Пластина под механизм переключения передач (САК) К238.0415.15 1
10 Пластина тяги малой кулисы К238.0416 1
11 Рычаг переключения передач с пластинами К238.0417 1
12 Тяга кулисы в сборе (САК) 64221-1703490 1
13 Фланец привода спидометра 500-3802043-20 1
14 Хвостовик в сборе для КПП-15 верх (САК) К238.0418.236 1
15 Хвостовик в сборе для КПП-15 вниз (САК) К238.0418.В 1
16 Хвостовик в сборе для КПП-236 (САК) К238.0418.Н 1
17 Шестерня привода спидометра - 2
18 Шпилька М10х1,25х70 (МПП) 0420 2

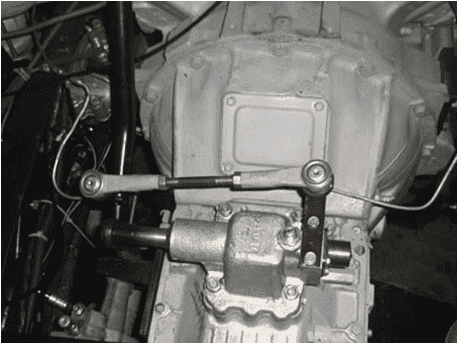

Установка механизма переключения передач:

Установка механизма переключения передач

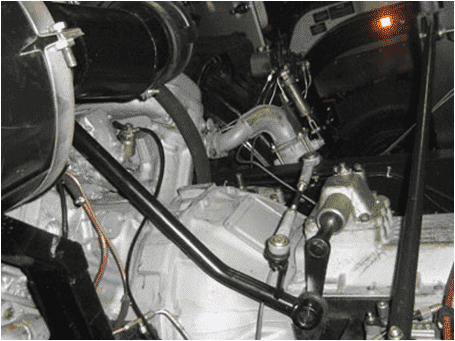

МПП вниз (для типов: борт, контейнер, самосвал):

МПП вниз (для типов: борт, контейнер, самосвал)

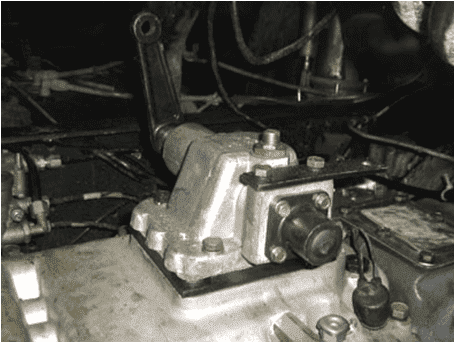

Пластина под МПП (для КПП-152 КАМАЗ):

Пластина под МПП (для КПП-152 КАМАЗ)

Для проведения работ по переоборудованию а/м КамАЗ на двигатель ЯМЗ Вам необходимо приобрести:
Дополнительно требуется по необходимости:
  • Пневмокомпрессор,
  • ПГУ (530-1609510),
  • Вилка выключения сцепления 236-1601203-Б2,
  • Вал вилки сцепления 236-1601215-Б.
