6. Элементы установки кабины
/Технологический процесс по установке двигателя ЯМЗ на а/м КамАЗ:/

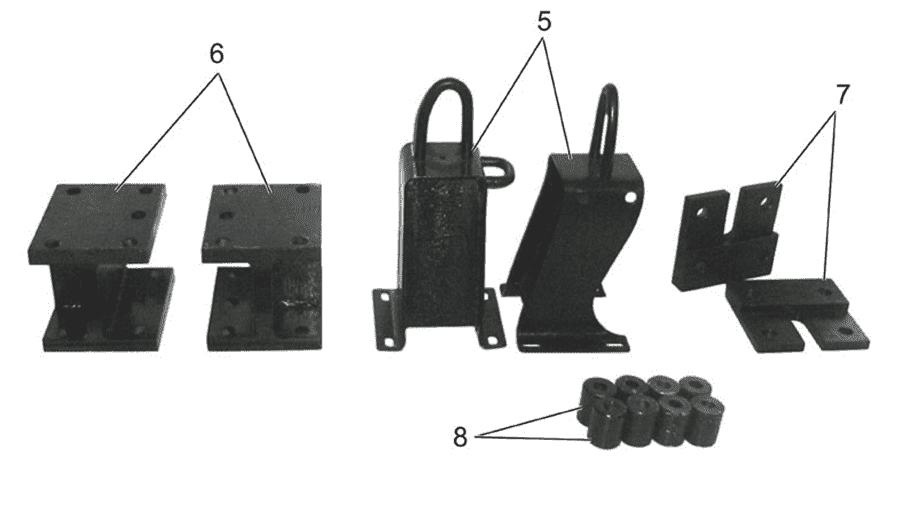

Оглавление:Элементы установки кабины
![Элементы для установки кабины](https://static.insales-cdn.com/files/1/1169/18531473/original/image022.png)
Поз. | Наименование | Номер | Кол-во |
1 | Болт М12х1,75х80 (кронш. кабины боковой) | 0824 | 8 |
2 | Болт М14х1,5х45-55 (кронш. кабины перед.) | 0825 | 10 |
3 | Гайка М12х1,75 | 0826 | 8 |
4 | Гайка М14х1.5 самоконтр. | 0827 | 10 |
5 | Кронштейн кабины задний (САК) | К238.0825/26 | 2 |
6 | Кронштейн кабины передний 120 (САК) | К238.0827 | 2 |
7 | Пластина отвода кабины (САК) | К238.0828Е | 2 |
8 | Ролик проставочный кронштейна кабины | К238.0829 | 8 |

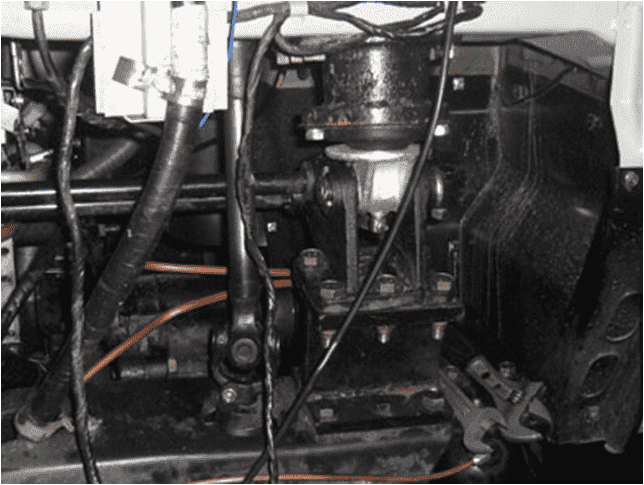

Кронштейн кабины передний служит как проставка под заводской. Рулевой кардан удлинняется:
![Кронштейн кабины передний](https://static.insales-cdn.com/files/1/1170/18531474/original/image023.png)

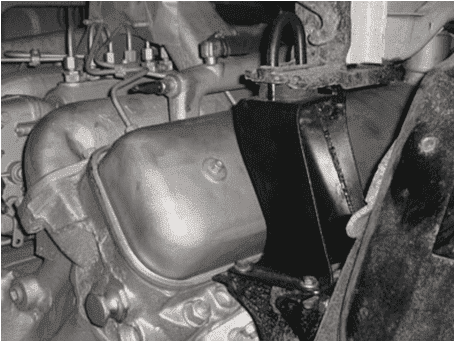

Кронштейн кабины задний устанавливается взамен заводского:
![Кронштейн кабины задний](https://static.insales-cdn.com/files/1/1172/18531476/original/image024.png)

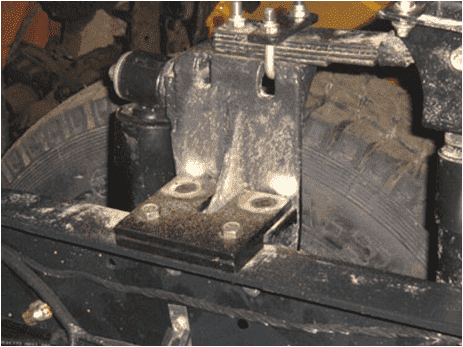

Пластина отвода кабины (для КАМАЗ Евро):
![Пластина отвода кабины](https://static.insales-cdn.com/files/1/1178/18531482/original/image025.png)

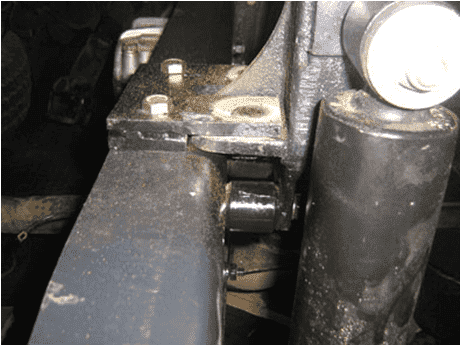

Ролик проставочный кронштейна кабины:
![Ролик проставочный кронштейна кабины](https://static.insales-cdn.com/files/1/1203/18531507/original/image026.png)
Для проведения работ по переоборудованию а/м КамАЗ на двигатель ЯМЗ Вам необходимо приобрести:
- Пневмокомпрессор,
- ПГУ (530-1609510),
- Вилка выключения сцепления 236-1601203-Б2,
- Вал вилки сцепления 236-1601215-Б.
