Каталог
КПП-141 КамАЗ
Предзаказ

КПП-14 КПП Коробка переключения передач

Купить в 1 клик
Нет в наличии

14.1700025 КПП КАМАЗ без картера сцепления

Характеристики
Производитель
КамАЗ
Страна производства
Россия
Отзывы
Отзывов еще никто не оставлял
Написать отзыв Отмена
Оставить отзыв
Перед публикацией отзывы проходят модерацию
Описание

Ниже собрана информация по коробке переключения передач КамАЗ КПП-14

Вес 250 кг;

Размеры (в метрах):
Ширина — 0.6;
Высота — 0.5;
Длина — 1.

Объем — 0.3 куб.м.

На старых моделях грузовиков Камского Автомобильного Завода применялась коробка передач КамАЗ без делителя.
Она оснащена пятью ступенями переднего и одной ступенью заднего хода.
Коробка передач КамАЗ КПП 14 не имеет повышенных и пониженных ступеней, поскольку в её комплектации ещё не применялся делитель.
КПП КамАЗ 14 может быть модифицирована установкой делителя. В таком случае, она соответствует определению 15-й модели.


На какие модели автомобилей подходит КПП 14 от КАМАЗ 4310.

Только на модели 4310, 43105,43101 ранних годов производства. А также на 43114 и 65111. Данный агрегатный узел уже не выпускается, в настоящее время производится обновлённая модификация КПП–142.

Этот агрегат широко использовался на ранних выпусках КамАЗов.

Характеристики КПП-14, передаточные числа:
1. для первой передачи – 7,62;
2. второй – 4,03;
3. третьей – 2,50:
4. четвёртой – 1,53;
5. пятой – 1,0;
6. и для заднего хода – 7,38.

Числа приведены для модели 14, в модификациях механизма 141, 142 и 144 значения передаточных чисел отличаются. В частности на автомобилях Урал прямая передача четвёртая, а пятая – скоростная. КПП-14 КамАЗ снабжена пятой прямой скоростью.

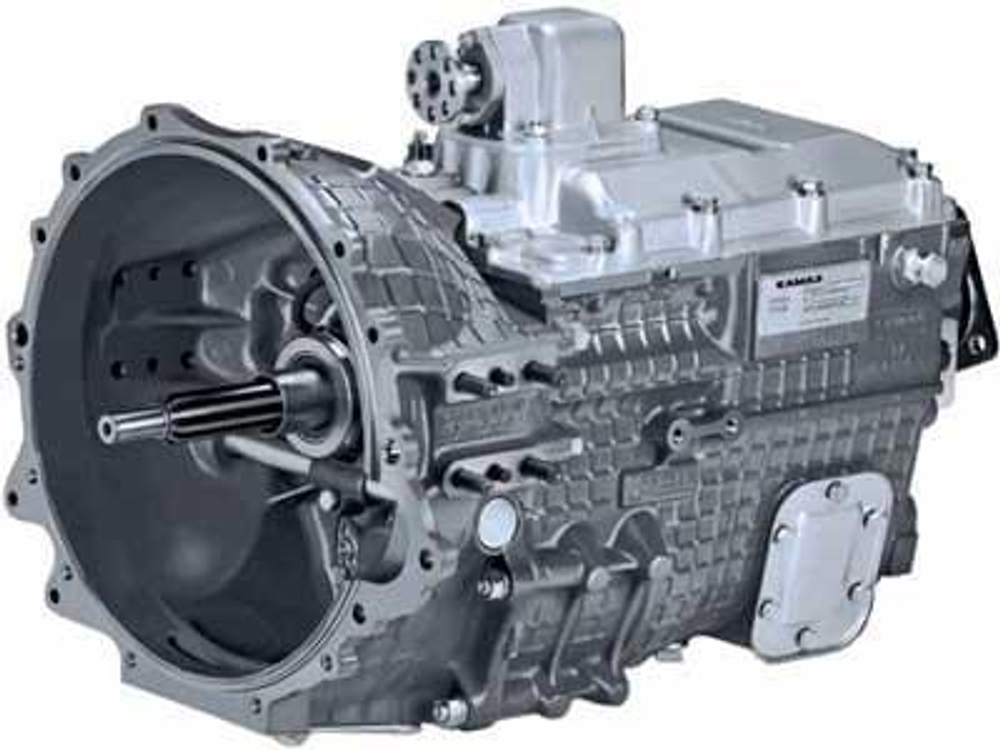

Коробка переключения передач КамАЗ КПП-14

Коробка передач модели 14 КПП-14 КамАЗ в разрезе

Коробка передач модели 14
1 - вал ведущий; 2 - крышка заднего подшипника ведущего вала; 3, 23 - прокладки регулировочные; 4 - шток рычага; 5 - кольцо защитное; 6 - крышка опоры рычага; 7 - сухарь опоры рычага; 8 - кольцо уплотннтельное; 9 - опора штока; 10 - пружина; 11 - опора рычага переключения передач; 12 - ось блока шестерен заднего хода: 13, 31-шайбы упорные; 14 - блок шестерен заднего хода; 15 - роликоподшипник: 16 - болт со штифтом; 17 - шайба стопорная; 18 - крышка верхняя; 19, 32, 36 - прокладки уплотнительные; 20 - крышка заднего подшипника ведомого вала; 21 - кольцо стопорное; 22 - шарикоподшипник задний ведомого вала: 24 - червяк привода спидометра; 25, 39 - манжеты уплотнптельные; 26 - гайка крепления фланца; 27 - фланец крепления карданного вала; 28 - стакан заднего подшипника промежуточного вала; 29 - крышка подшипника; 30 - роликоподшипник сферический: 33 - вал промежуточный; 34- картер коробки передач; 35- вал ведомый; 37 - крышка переднего подшипника промежуточного вала; 38 - картер сцепления; 40 - вилка выключения сцепления; 41-вал вилки выключения сцепления; 42 - муфта выключения сцепления

Коробка передач модели 14 КПП-14 КамАЗ вид сзади

Коробка передач модели 14. Вид сзади:
1- рычаг переключения передач; 2 - штифт уплотнительный; 3 -винт установочный; 4 - рычаг вала вилки выключения сцепления; 5 - крышка люка отбора мощности; 6 -прокладка уплотнительная; 7 - пробка с указателем уровня масла; 8 - пробка сливная с магнитом; 9 - пробка сливная; 10 - шестерня привода спидометра; 11 - втулка шестерни; 12 - шестерня ведущая привода датчика спидометра; 13 - шестерня ведомая привода датчика спидометра; 14 - валик привода спидометра; 15 - манже-та уплотнительная; 16 - фланец датчика спидометра


ЗАМЕНА МАСЛА

Сливайте масло из картера, когда оно еще теплое от нагрева при работе, вывернув три пробки ,1, 3, 4 на автомобиле с делителем (1 и 4— без делителя). Очистите магнитные пробки от грязи и после слива отработавшего масла установите их на место.

Для промывки картеров коробки передач и делителя перед заливкой свежего масла используйте 12 л моторного масла. Прокрутите шестерни коробки двигателем на нейтральной передаче в течение 10 мин, после этого слейте моторное масло и заправьте коробку до уровня трансмиссионным маслом, пустите двигатель на 3...5 мин и после этого долейте масло, если уровень понизится.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ КОРОБКИ ПЕРЕДАЧ, ПРИЧИНЫ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неисправность Возможная причина Способ устранения
Затруднено включение передач в коробке



Неполное выключение сцепления (сцепление "ведет") Отрегулируйте привод сцепления
Самовыключение передач в делителе Нарушена регулировка хода рычага делителя Отрегулируйте ход рычага



Не включаются передачи коробки передач или происходит самовыключение передач при движении автомобиля Нарушена регулировка дистанционного привода или ослабло крепление рычагов тяг привода



Отрегулируйте привод или подтяните крепления рычагов



Не включаются передачи в делителе Нарушена регулировка зазора в клапане включения делителя Отрегулируйте зазор
