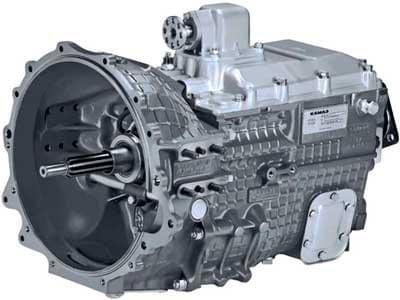

КПП-142 КПП Коробка переключения передач

(0)
Добавить в сравнение
Купить в 1 клик
есть в Продаже

142.1700025 КПП КАМАЗ с картером сцепления

Описание
Характеристики
Отзывы
Описание

Ниже собрана информация по КП коробке переключения передач КПП-142

КПП-142 это модернизированная КП модели КАМАЗ 14.
При модернизации усилены зубчатые муфты синхронизатора 4–5 передачи, первичного вала КП и шестерни 4 передачи за счет увеличения высоты зуба, изменены замки от самовыключения синхронизатора 4–5 передачи, исключено замковое устройство в шлицевом соединении каретка синхронизатора 4–5 передачи и вторичный вал, что позволило на 15–20% повысить долговечность коробки передач.

Применяется КП КАМАЗ 142 для автомобилей с двигателями, имеющими крутящий момент до 850 Н·м включительно.

КП КАМАЗ 142 устанавливается в основном на одиночных автомобилях и автобусных шасси.
Тип КП — механическая, пятиступенчатая с трехходовым механизмом переключения.

Применяемость: не только на автомобили Урал, но и в модификациях для моделей 43114, 43118 и 43253

Ранние модели грузовиков Камского Автомобильного Завода оснащались КПП КамАЗ 142 без делителя. Это модификация 14-й модели и отличается от неё техническими характеристиками.

Передаточные числа КПП КамАЗ без делителя данной модели следующие:
1-я скорость – 7,82;
2-я – 4,03:
3-я – 2,50;
4-я – 1,53;
5-я – 1,0;
Задняя скорость – 7,38.

В ходе модернизации, КПП КамАЗ 142 приобрела усиленные зубья шестерней и муфты синхронизатора. Первичный вал также стал мощнее. Эти усовершенствования повысили моторесурс агрегата на 20 процентов. Такой запас прочности вывел её в фавориты на рынке запчастей для грузовиков старого образца, и количество желающих купить коробку передач КамАЗ 142 неизменно высоко.

Коробка передач или сокращённо КПП 142 на КАМАЗ применяется не только на автомобили Урал, но и в модификациях для моделей 43114, 43118 и 43253.

Пять ступеней переднего хода и одна заднего, позволяют применять КПП КамАЗ без делителя на бортовых автомобилях, самосвалах и других вариантах одиночных транспортных средств. Благодаря усиленной конструкции, эти узлы широко применяются как КПП КамАЗ вездеход – ими оснащали полноприводные авто Камского Завода с колёсной формулой 6Х6. Отсутствие делителя не давало возможности использовать весь набор пониженных и повышенных передач. Поэтому отдельные устройства оснащали делителем дополнительно. Тогда они определялись уже не как 142-я модель, а как 152-я. Однако цена на КПП КамАЗ без делителя значительно ниже коробки передач в сборе.

Устройство КПП 142 КамАЗ типично для механизмов подобного рода. Литой картер из чугуна служит корпусом для подвижных деталей. В проточках картера находятся подшипники, в которых вращаются три вала: ведущий, ведомый и промежуточный. Передний конец ведущего и задний конец ведомого вала выходят из стенок картера для принятия от двигателя и передачи к ведущим мостам крутящего момента.

Ведущая шестерня смонтирована вместе с соответствующим валом. Вращаясь, она поворачивает промежуточный вал со всеми установленными на нём шестернями – каждая из них соответствует своей передаче. Шестерни ведомого вала не сцеплены с ним постоянно. При включении водителем необходимой скорости, муфта переключения соединяется с боковыми зубцами одной из ведомых шестерён. От неё крутящий момент передаётся через муфту переключения на вал, а от него – на узлы трансмиссии и колёса.

Для выравнивания частоты оборотов отдельных деталей коробки, в её составе предусмотрены синхронизаторы вращения. Это предотвращает удары и скрежет при переключении, что привело бы к разрушению цементированного слоя поверхностей деталей и выходу из строя механизма.

В правой части корпуса расположена горловина для заливания трансмиссионного масла. К пробке горловины присоединен индикатор уровня. Внизу находятся два отверстия для слива отработанных продуктов смазки. Отверстия закрыты пробками, в одной из пробок вмонтирован магнит для сбора отколовшихся в процессе работы металлических частиц.
Устройство переключения скоростей размещается на крышке, закрывающей картер сверху. В отверстия крышки проходят три штока, заканчивающихся вилками, которые соединяются с синхронизаторами. Установленные фиксаторы исключают возможность самостоятельного включения или выключения скоростей.

Передаточные числа

Номер передачи 1 2 3 4 5 ЗХ
Передаточные числа 7,82 4,03 2,5 1,53 1 7,38

Технические характеристики

Подшипники валов В опорах первичного вала применяются шариковые подшипники, для вторичного вала передний роликовый, задний шариковый. Промежуточный вал опирается спереди на роликовый, сзади на двухрядный роликовый сферический подшипники.
Подшипники шестерен Роликовые двухрядные с сепараторами без колец, подшипник шестерни четвертой передачи, без сепаратора.
Синхронизаторы Инерционного типа, пальчиковые с латунными конусными кольцами.
Шестерни С косыми зубьями, кроме первой передачи и передачи заднего хода, постоянного зацепления.
Система смазывания Комбинированная. Все детали смазываются разбрызгиванием, подшипники шестерен коробки передач имеют, кроме того, дополнительную подпитку от маслонагнетающего устройства.
Отбор мощности От основной коробки передач с двух сторон через люки по ГОСТ 12323-66; с правой стороны — от зубчатого венца блока шестерен заднего хода; с левой — от зубчатого венца шестерени заднего хода промежуточного вала; возможна установка КОМ вместо верхней крышки КП.
Управление коробкой передач Механическое, с дистанционным приводом.
Спидометр Привод спидометра двухступенчатый, состоит из постоянной червячной пары и сменной пары цилиндрических прямозубых шестерен.


Коробка передач КАМАЗ модели 142, применяющаяся с серийным сцеплением, сцеплением фирмы Sachs MFZ 430, MF 395

Обозначение КП 142.1700100 142.1700103 142.1700101
(герметичная)
142.1700101-10
(герметичная)
142.1700105
(для ГАЗа)
Обозначение КП в транспортном исполнении: 142.1700025 142.1700028 142.1700026 142.1700026-10 142.1700029
Опора рычага переключения передач: 14.1702200-10
(серия)
Фланец: 142.1701240
(торцевые шлицы)
152.1701240
(большой круглый)
142.1701240
(торцевые шлицы)
14.1701240
(квадратный)
Муфта выключения сцепления.
Крышка заднего подшипника первичного вала.
Картер сцепления, рычаг и вилка
(если не серийные):
14.1601180, 14.1701039
(серийное сцепление)
Первичный вал КП (шлицы) и вторичный вал (если не серийный): 142.1701030
(шлицы серийные (Ø42))
Крышка заднего подшипника вторичного вала в сборе и деталь: 14.1701200 (14.1701205)
широкая, под спидометр
141.1701201 (141.1701205)
широкая, без спидометра
141.1701201-20 (141.1701205-20)
широкая, залитые отверстия, под спидометр, обточка.
Примечание:

Обозначение КП 142.1700102 142.1700102-10 142.1700109 SAE1
(со сцеплением MFZ 430)
142.1700109-10 SAE1
(со сцеплением MFZ 430)
142.1700104-10
Обозначение КП в транспортном исполнении: 142.1700030 142.1700030-10     142.1700024-10
Опора рычага переключения передач: 142.1702200
(боковой вывод)
крышка-заглушка
141.1702178, 142.1702010-20
(нет фиксатора ЗХ)
142.1702200, 14.1702010 крышка-заглушка 141.1702178, 142.1702010-20 (нет фиксатора ЗХ) 142.1702010-30 без опоры,
141.1702178 (крышка-заглушка),
штифты 25 мм,шпильки 45 мм
Фланец: 152.1701240
(большой круглый)
142.1701240
(торцевые шлицы)
  142.1701240
(торцевые шлицы)
Муфта выключения сцепления.
Крышка заднего подшипника первичного вала.
Картер сцепления, рычаг и вилка (если не серийные):
14.1601180, 14.1701039
(серийное сцепление)
сцепление фирмы Sachs, муфты нет
14.1701039-50
(L=168, Ø=60)
картер сцепления 17.1601015-10
входит в 17.1601008-10,
19.1601203-10 вилка
19.1601217-10 рычаг
19.1601215 вал вилки
  картер сцепления 14.1601008-40, 14.1601180, 14.1701039 (серийное сцепление)
Первичный вал КП (шлицы) и вторичный вал (если не серийный): 142.1701030
(шлицы серийные (Ø42))
142.1701030-10 (142.1701025-10)
шлицы SAE1-1¾'
  142.1701030 (шлицы серийные (Ø42))
Крышка заднего подшипника вторичного вала в сборе и деталь: 14.1701200 (14.1701205)
широкая, под спидометр
  14.1701200 (14.1701205)
широкая, под спидометр
Примечание:       Для ЭПП 12 на автобус Для поставки на МАЗ
142.1700014-10 комплект для сбыта

Обозначение КП 142.1700101-20 142.1700106 142.1700106-20 SAE1
(со сцеплением MFZ 430)
142.1700106-30 142.1700106-50 SAE1
(со сцеплением MFZ 430)
Обозначение КП в транспортном исполнении:
Опора рычага переключения передач: 142.1702200
(боковой вывод)
14.1702010, 37.1702200
(боковой вывод ф. Кора)
142.1702010-20 (нет фиксатора ЗХ),
141.1702178 (крышка-заглушка)
Фланец: 142.1701240
(торцевые шлицы)
152.1701240
(большой круглый)
142.1701240
(торцевые шлицы)
152.1701240
(большой круглый)
142.1701240
(торцевые шлицы)
Муфта выключения сцепления.
Крышка заднего подшипника первичного вала.
Картер сцепления, рычаг и вилка
(если не серийные):
14.1601180, 14.1701039 (серийное сцепление) картер сцепления 16.1601008-20, 14.1601180, 14.1701039 картер сцепления 17.1601008-10, 14.1701039-50, 19.1601217-10, 19.1601203-10, 19.1601215 картер сцепления 16.1601008-20, 14.1601180, 14.1701039 картер сцепления 17.1601008-10, 14.1701039-50, 19.1601217-10, 19.1601203-10
Первичный вал КП (шлицы) и вторичный вал (если не серийный): 142.1701030 (шлицы серийные) 142.1701030 (142.1701025)
142.1701105 (142.1701100)
142.1701030-10 (142.1701025-10)
шлицы 1¾', Ø44
142.1701105 (142.1701100)
142.1701030 (142.1701025)
142.1701105 (142.1701100)
142.1701030-10 (142.1701025-10)
шлицы 1¾'
Крышка заднего подшипника вторичного вала в сборе и деталь: 141.1701201
широкая, без спидометра
14.1701200 (14.1701205)
широкая, под спидометр
Примечание:   Устанавливается на автобус

Обозначение КП 142.1700100-10 142.1700101-30 142.1700106-60 SAE1
(со сцеплением MFZ 430)
142.1700115 142.1700115-20 SAE1
(со сцеплением MFZ 430)
Обозначение КП в транспортном исполнении: 142.1700025-10 142.1700026-30
Опора рычага переключения передач: 14.1702200-10 серия 141.1702114 вверх 14.1702010, 141.1702178
(крышка-заглушка)
14.1702010 + 530.1702200
(боковой вывод ф. Ростар)
Фланец: 14.1701240 (квадратный) 141.1701240
(круглый)
152.1701240
(большой, круглый)
142.1701240
(торцевые шлицы)
Муфта выключения сцепления.
Крышка заднего подшипника первичного вала.
Картер сцепления, рычаг и вилка
(если не серийные):
картер сцепления 14.1601008-40 (не герметичный) картер сцепления 14.1601008-20 (герметичный) картер сцепления 17.1601008-10, 14.1701039-50, 19.1601217-10, 19.1601203-10 картер сцепления 16.1601008-20, 14.1601180, 14.1701039 17.1601008-10
картер сцепления 14.1701039-50
19.1601217-10, 19.1701203-10, 19.1601215
Первичный вал КП (шлицы) и вторичный вал (если не серийный): 142.1701030 (шлицы серийные) 142.1701030-10 (142.1701025-10)
142.1701105 (142.1701100)
142.1701030 (142.1701025)
142.1701105 (142.1701100)
142.1701030-10 (142.1701025-10), шлицы 1¾', 142.1701105 (142.1701100)
Крышка заднего подшипника вторичного вала в сборе и деталь: 14.1701200 (14.1701205)
широкая, под спидометр
141.1701201
широкая, без спидометра
14.1701200 (14.1701205)
широкая, под спидометр
Примечание:     Для ЛиАЗа Устанавливается на автобус

Обозначение КП 5297-1700100-10
заменена на КП 142.1700106 с опорой ф. Кора
142.1700108 SAE2
(со сцеплением MF 395)

Обозначение КП в транспортном исполнении:   142.1700031
Опора рычага переключения передач: 5297-1702200-10 530-1702200 (боковой вывод)
Фланец: 152.1701240
большой, круглый
142.1701240
Муфта выключения сцепления.
Крышка заднего подшипника первичного вала.
Картер сцепления, рычаг и вилка (если не серийные):
14.1601180, 14.1701039
(серийное сцепление)
картер сцепления 4308-1601008-10,
крышка первичного вала 14.1701039-60
Первичный вал КП (шлицы) и вторичный вал (если не серийный): 142.1701030 (шлицы серийные Ø42) 142.1701030-10
Крышка заднего подшипника вторичного вала в сборе и деталь: 14.1701200 (14.1701205)
широкая, под спидометр
14.1701200
Примечание: Устанавливается на автобус

Комплектации КП КАМАЗ 142 под беззазорный привод сцепления

Обозначение КП 142.1700200 142.1700200-10 142.1700200-20 142.1700201
герметичная
142.1700201-10
герметичная
Обозначение КП для транспортировки: 142.1700022 142.1700022-10 142.1700022-80 142.1700022-20 142.1700022-30
Рычаг вала вилки выключения сцепления: 19.1601217-40
Муфта сцепления: 720-1601180-50
Крышка первичного вала: 14.1701039
Опора рычага переключения передач: 14.1702200-10 142.1702200
боковой вывод
14.1702200-10
Фланец: 142.1701240 14.1701240 142.1701240 14.1701240
Крышка подшипника вторичного вала: 14.1701200
широкая, под спидометр
141.1701201
широкая, без спидометра
Соответствующая КП со сцеплением с зазором: 142.1700100 142.1700100-10   142.1700101 142.1700101-10

Обозначение КП 142.1700201-20 142.1700202 142.1700202-10 142.1700203 142.1700205
для Арзамаса
Обозначение КП для транспортировки: 142.1700022-40 142.1700022-50 142.1700022-60 142.1700022-70
Рычаг вала вилки выключения сцепления: 19.1601217-40
Муфта сцепления: 720-1601180-50
Крышка первичного вала: 14.1701039
Опора рычага переключения передач: 142.1702200
боковой вывод
141.1702178
крышка-заглушка
14.1702200-10
Фланец: 142.1701240 152.1701240
Крышка подшипника вторичного вала: 141.1701201
широкая, без спидометра
14.1701200
широкая, под спидометр
141.1701201-20
без спидометра
Соответствующая КП со сцеплением с зазором:   142.1700102 142.1700102-10 142.1700103 142.1700105
(14.1701082-10 с узкими шестернями)

Плакат Коробка переключения передач 142 КамАЗ КПП-142

Плакат КПП-142 - коробка переключения передач КамАЗ (Открыть в полном размере)
