Семейство ЗМЗ-406 представляет собой бензиновые автомобильные двигатели внутреннего сгорания, производства ОАО "Заволжский моторный завод".

Прототипы собирались с 1992 года, в серийном производстве c 1997.

Впервые применен впрыск топлива.

Данное семейство двигателей широко применялось на автомобилях Горьковского автозавода, таких как: "Волга"-3102 , 31029, 3110 и "ГАЗель".
Флагман семейства - ЗМЗ-4062.10- 16-ти клапанный двигатель объемом 2,28 литра, способный развивать мощность до 150 л.с.

Двигатель ЗМЗ-4062.10 предназначен для установки на легковые автомобили среднего класса и микроавтобусы.

Двигатели ЗМЗ-4061.10, ЗМЗ-4063.10 предназначены для установки на грузовые автомобили малой грузоподъемности типа "Газель" и микроавтобусы.

Технические характеристики cемейства двигателей ЗМЗ-406

Наименование параметра ЗМЗ-4062 ЗМЗ-4061 ЗМЗ-4063 ЗМЗ-4052 ЗМЗ-409
Рабочий объем, л 2,3 2,46 2,69
Диаметр цилиндра, мм 92 95,5
Ход поршня, мм 86 94
Степень сжатия 9,1 8,0 9,5 9,3 9,0
Система питания Впрыск Карбюраторная Впрыск
Номинальная мощность, кВт (л.с.) 110,3 (150) 73,5 (100) 80,9 (110) 118,8 (152) 105 (142,8)
Частота вращения при ном. мощности, мин-1 5200 4500 4500 5200 4400
Макс. крутящий момент, Н*м (кгс*м) 206 (21) 181,5 (18,5) 191,3 (19,5) 210,0 (21,5) 230 (23,5)
Частота вращения при ном. мощности, мин-1 5200 4500 4500 5200 4400
Частота вращения при макс. крутящем моменте, мин-1 4000 3500 3500 4300 3900
Частота вращения на холостом ходу, мин-1 (мин+-50 / макс) 800 / 6000 750 / 6000 850 / 6000 850 / 5000
Минимальный удельный расход топлива, г/кВт*ч (г/л.с.*ч) 252 (185) 273 (200) 265 (195)
Порядок работы цилиндров 1-3-4-2
Расход масла на угар, % от расхода топлива 0,3 0,4 0,3
Масса двигателя в комплекте поставки заводом, кг 187 185 187 190

Двигатели ЗМЗ-4061, ЗМЗ-4063

— карбюраторные, четырехцилиндровые, рядные с микропроцессорной системой управления зажиганием.

-Общий вид двигателей показан на рисунке 1 и 3.

-Поперечный разрез двигателей показан на рисунке 2.

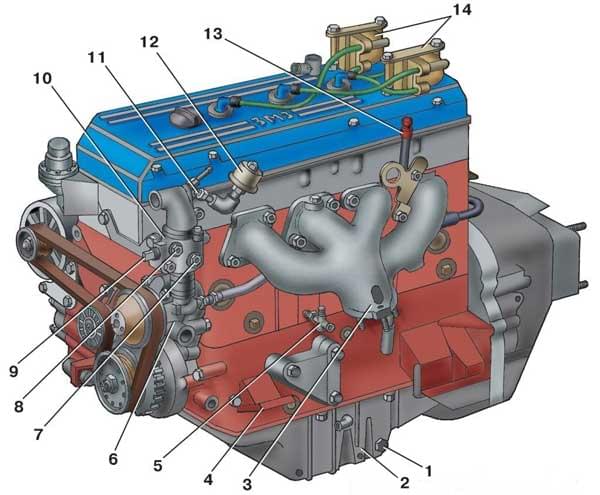

Двигатели модели ЗМЗ-4061 и ЗМЗ-4063 (вид с левой стороны):
Двигатели модели ЗМЗ-4061 и ЗМЗ-4063 вид с левой стороны
Рисунок 1.
  1. сливная пробка;
  2. масляный картер;
  3. выпускной коллектор;
  4. кронштейн опоры двигателя;
  5. кран слива охлаждающей жидкости;
  6. водяной насос;
  7. датчик аварийной температуры охлаждающей жидкости;
  8. датчик указателя температуры охлаждающей жидкости;
  9. датчик температурного состояния двигателя;
  10. корпус термостата;
  11. датчик аварийного давления масла;
  12. датчик указателя давления масла;
  13. указатель (щуп) уровня масла;
  14. катушка зажигания

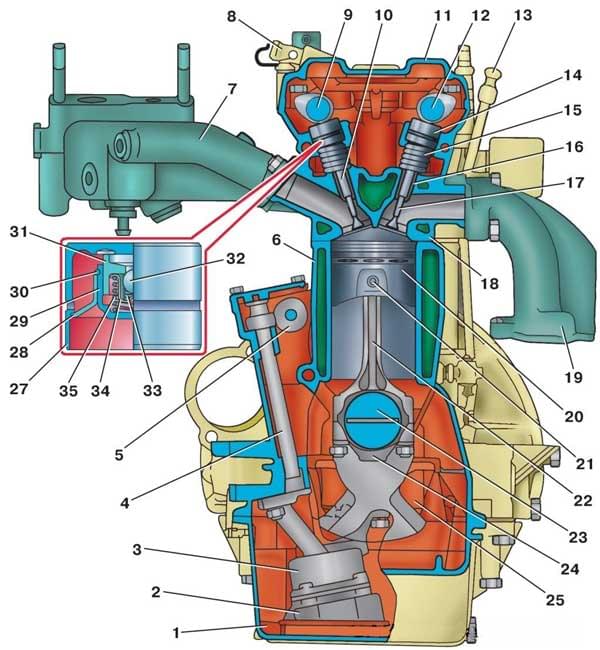

Поперечный разрез двигателей модели ЗМЗ-4061 и ЗМЗ-4063:
Поперечный разрез двигателей модели ЗМЗ-4061 и ЗМЗ-4063
Рисунок 2.
  1. масляный картер;
  2. приемник масляного насоса;
  3. масляный насос;
  4. привод масляного насоса;
  5. шестерня промежуточного вала;
  6. блок цилиндров;
  7. впускная труба;
  8. патрубки вентиляции;
  9. распределительный вал впускных клапанов;
  10. впускной клапан;
  11. крышка клапанов;
  12. распределительный вал выпускных клапанов;
  13. указатель (щуп) уровня масла;
  14. гидротолкатель клапана;
  15. наружная пружина клапана;
  16. направляющая втулка клапана;
  17. выпускной клапан;
  18. головка блока цилиндров;
  19. выпускной коллектор;
  20. поршень;
  21. поршневой палец;
  22. шатун;
  23. коленчатый вал;
  24. крышка шатуна;
  25. крышка коренного подшипника;
  26. сливная пробка;
  27. корпус толкателя;
  28. направляющая втулка;
  29. корпус компенсатора;
  30. стопорное кольцо;
  31. поршень компенсатора;
  32. шариковый клапан;
  33. пружина шарикового клапана;
  34. корпус шарикового клапана;
  35. разжимная пружина

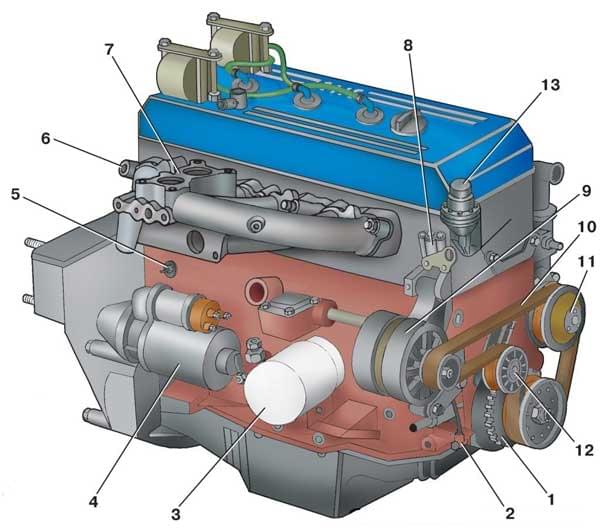

Двигатели модели ЗМЗ-4061 и ЗМЗ-4063 (вид с правой стороны):
Двигатели модели ЗМЗ-4061 и ЗМЗ-4063 (вид с правой стороны)
Рисунок 3.
  1. диск синхронизации;
  2. датчик синхронизации;
  3. масляный фильтр;
  4. стартер;
  5. датчик детонации;
  6. трубка слива охлаждающей жидкости из отопителя;
  7. впускная труба;
  8. гидронатяжитель цепи;
  9. генератор;
  10. ремень генератора;
  11. шкив водяного насоса;
  12. натяжной ролик;
  13. бензонасос

Основными конструктивными особенностями двигателей являются верхнее (в головке цилиндров) расположение двух распределительных валов с установкой четырех клапанов на цилиндр (двух впускных и двух выпускных), повышение степени сжатия до 9,3 за счет камеры сгорания с центральным расположением свечи.

Эти технические решения позволили повысить максимальную мощность и максимальный крутящий момент, снизить расход топлива и уменьшить токсичность отработавших газов.

Для повышения надежности на двигателе применен чугунный блок цилиндров без вставных гильз, имеющий высокую жесткость и более стабильные зазоры в парах трения, уменьшен ход поршня до 86 мм, снижена масса поршня и поршневого пальца, применены более качественные материалы для коленчатого вала, шатунов, болтов шатунов, поршневых пальцев и др.

Привод распределительных валов — цепной, двухступенчатый, с автоматическими гидравлическими натяжителями цепей; применение гидротолкателей клапанного механизма исключает необходимость регулировки зазоров.

Применение гидравлических устройств и форсировка двигателя требуют высокого качества очистки масла, поэтому в двигателе применен полнопоточный масляный фильтр повышенной эффективности ("суперфильтр") однократного использования. Дополнительный фильтрующий элемент фильтра исключает попадание неочищенного масла в двигатель при пуске холодного двигателя и засорении основного фильтрующего элемента.

Микропроцессорная система управления зажиганием позволяет корректировать угол опережения зажигания, в том числе по параметру детонаций при изменяющихся режимах работы двигателя, что позволяет обеспечить необходимые показатели — мощностные, экономические и токсичности отработавших газов.

Привод вспомогательных агрегатов (насоса охлаждающей жидкости и генератора) осуществляется плоским поликлиновым ремнем.

На двигателе устанавливается диафрагменное сцепление с эллипснонавитыми накладками ведомого диска, имеющими высокую долговечность.
